咨询处理

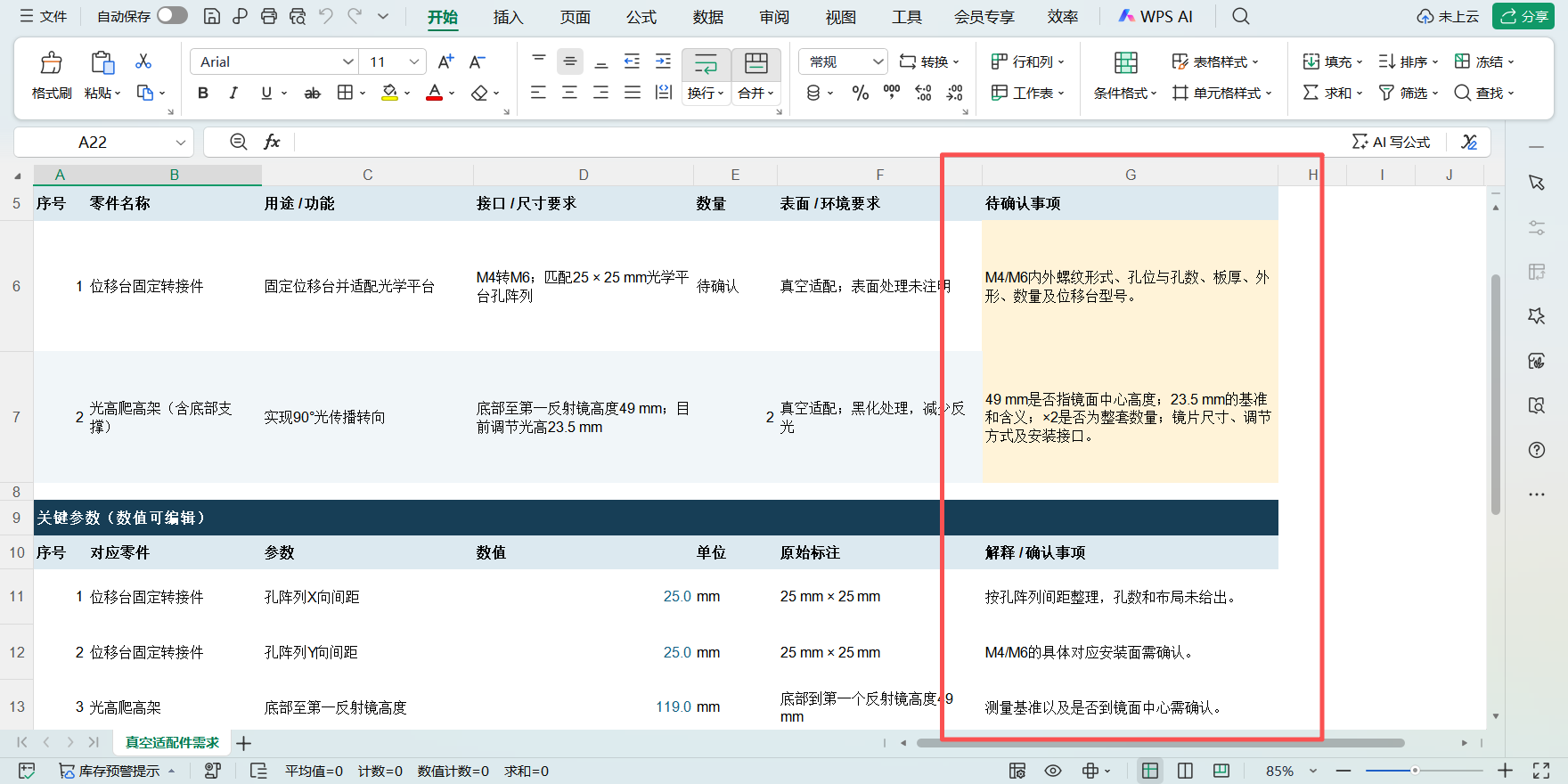

需要客户把里面的待确认事项都确认好，才能出图

需要找李工要真空电动台1轴，2轴和5轴的台子三位模型，做外置的夹持转接，与光学平台台面一样的底板。每套台子做一组。作用夹持固定台子。3套。
爬高架等客户回复示意图。

还需确认几点
1.做外置的夹持转接的意思，是不是转接板固定孔要露在台子外面。

2.与光学平台台面一样的底板，指的是不是要和光学平台一样材质（430）、上面有M4螺纹阵列孔，真空台可以在转接板上调整位置；还是说只是材质一样，样子是普通转接板的样子。如果是前者需提供阵列孔数量，转接板厚度要求，方便确定整体尺寸。如果是后者，看是否有尺寸要求，没有的话咱们就自己适配。如果是其他意思，请再沟通。

3.这三块转接板是不是还要再真空处理。

按你的想法先做模型

这三个step是真空电动台1轴，2轴和5轴的台子三位模型。给这三个做转接板。我看了下，这三个台子最下面的固定孔规格尺寸一致，应该是画一版转接板就可以，图纸数量改为3个。
转接板先按普通转接板绘制，固定到光学平台的固定孔在台子外面。材质按304 真空处理。

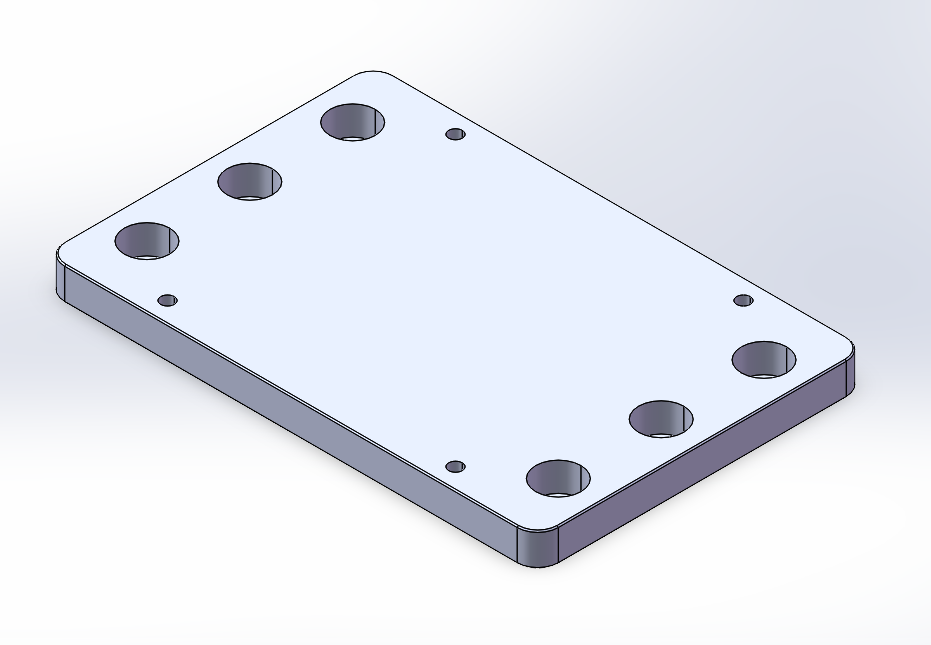

2766位移台新转接为转接板的三维模型。
三个html文件为三个台子装上转接板的示意图。
304，真空处理。
三个台子固定孔位一致，转接板可以兼容。
看看这种是客户想要的吗

转接板的厚度要5mm厚。其他都没有问题，可以要报价了和周期了

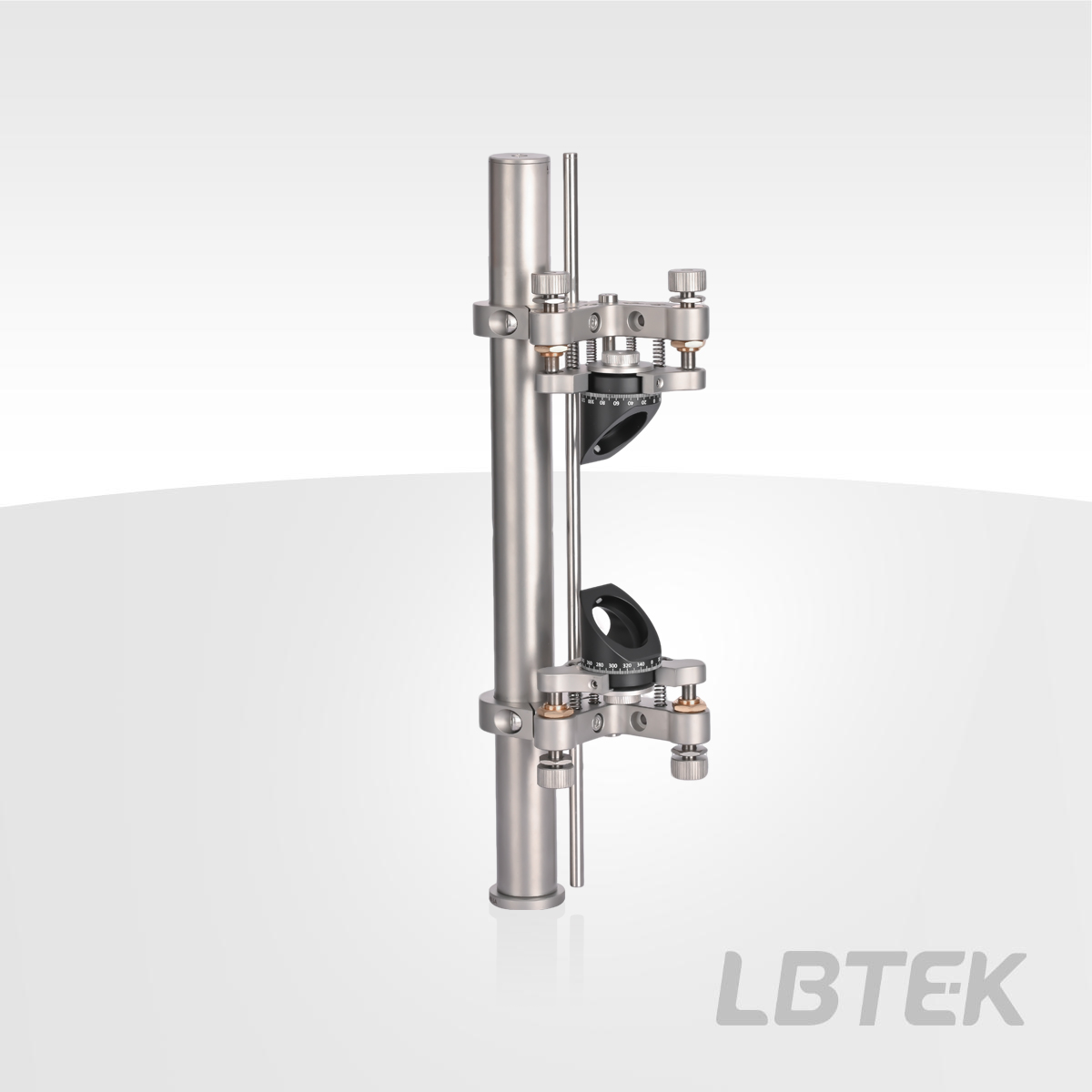

爬高架参考下图，真空度10-3帕。爬高架指标与上次爬高架要求一样，注意细节，这次的45度可以进行旋转。
需要匹配和报价。以及周期
[图片]

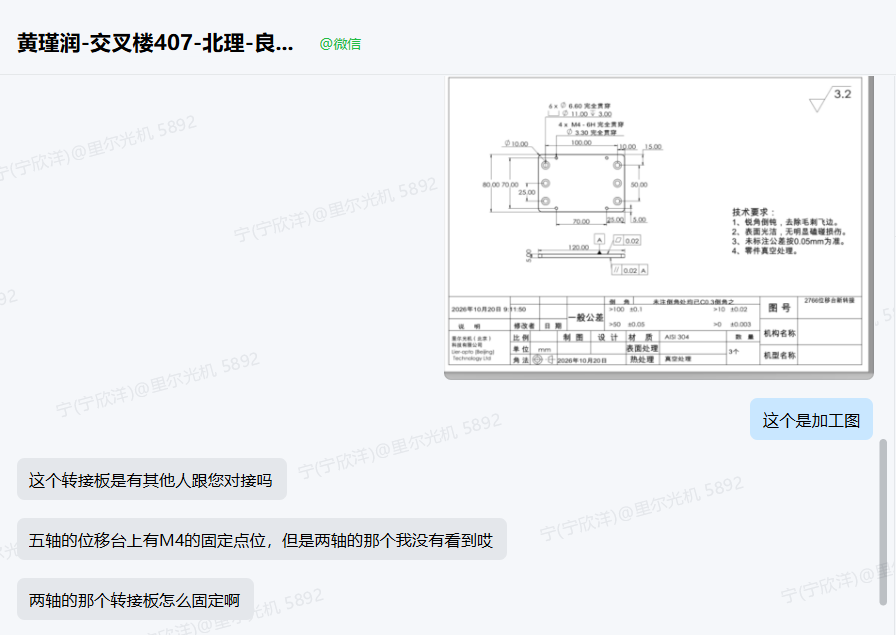

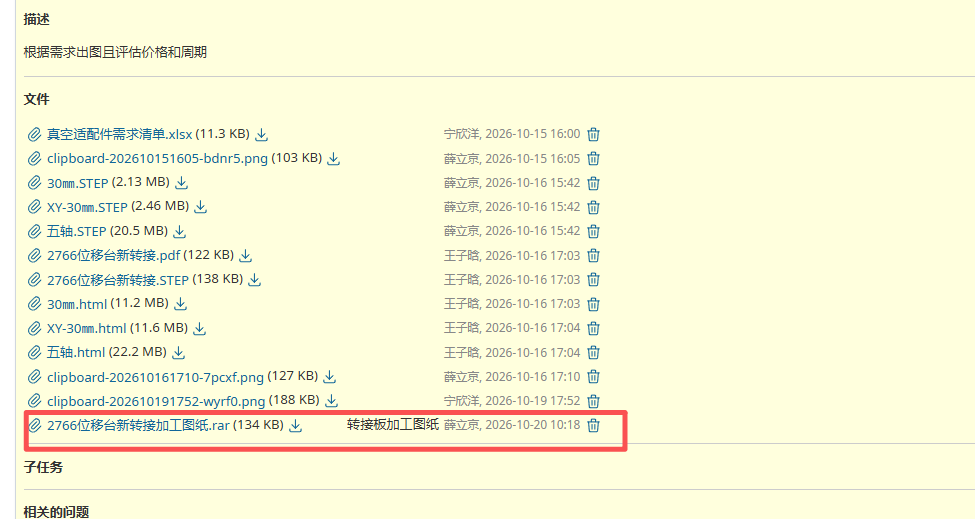

转接板的加工图纸已经出完，可以先报这个的价格和货期

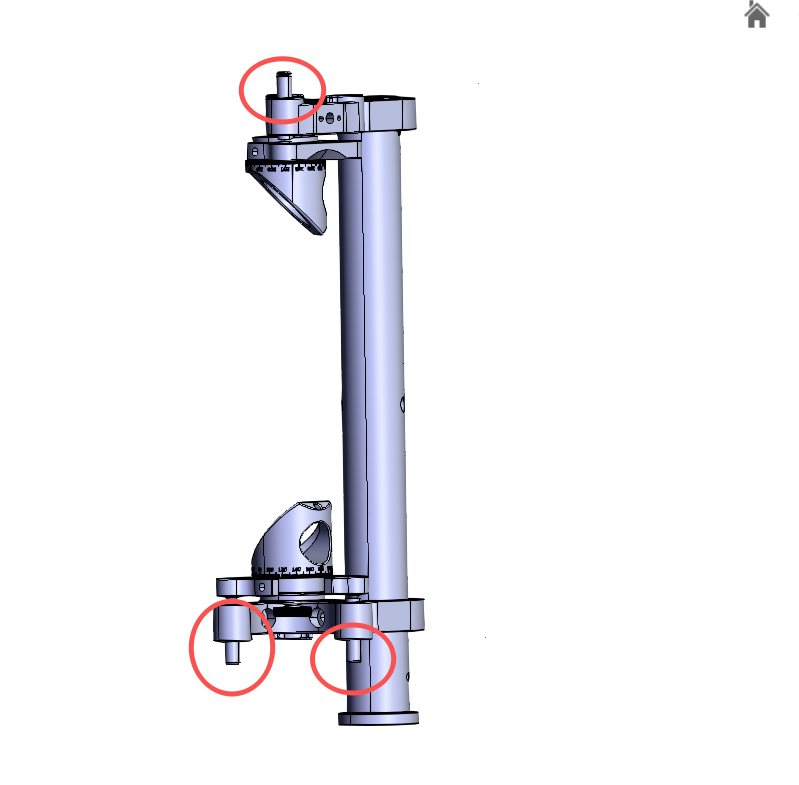

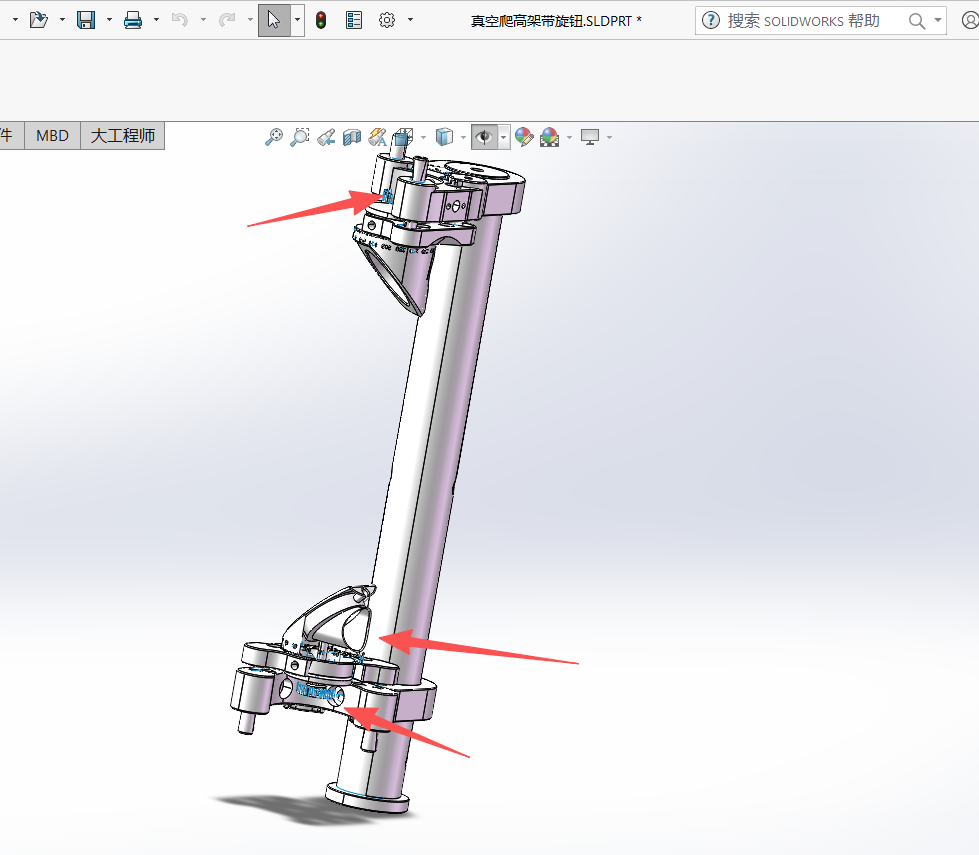

三维模型设计好了，图1中的镜架是不带手拧旋钮的，这个他的镜架模型就没手拧旋钮，但是实物是带手拧旋钮的。
转成曲面实体后，会有一些面丢失了。看看这种效果还行吗（见图2）我把曲面实体模型和正常模型和html都上传了，看看曲面实体和html客户看着不方便的话，就只能把实体模型给他了。确认没问题后，我这边出加工图纸和采购清单

已反馈，没有问题。请评估成本

请报价，加工图纸都需要真空处理。
采购清单里有一些采买的弹簧螺丝，到货后也需要做一下真空处理，这部分真空处理的价格我没有附上

关于转接板

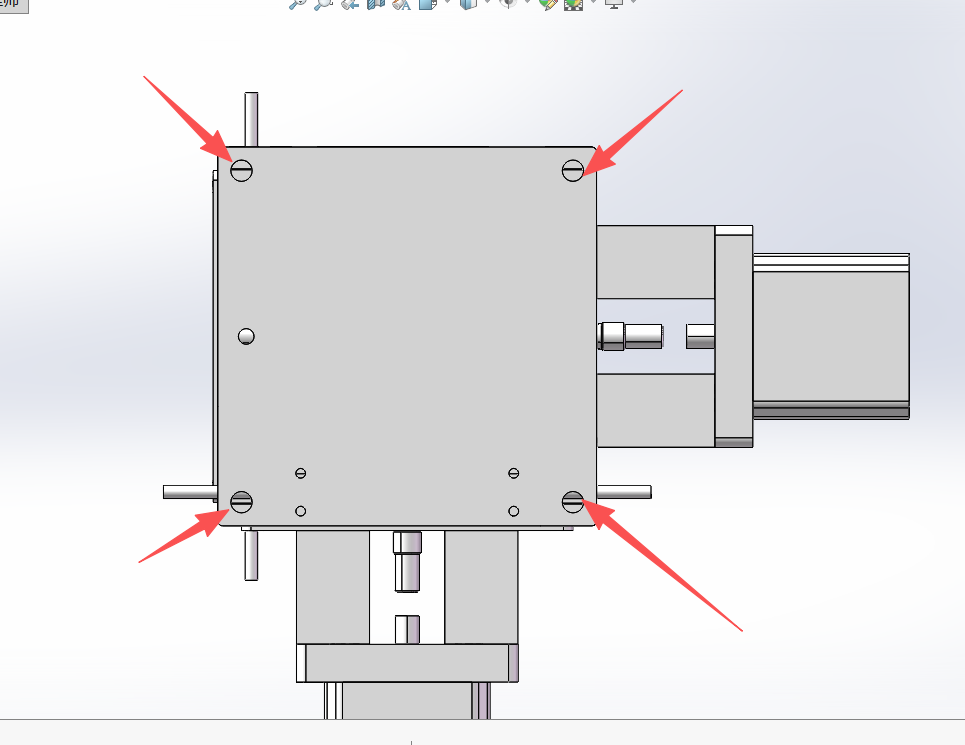

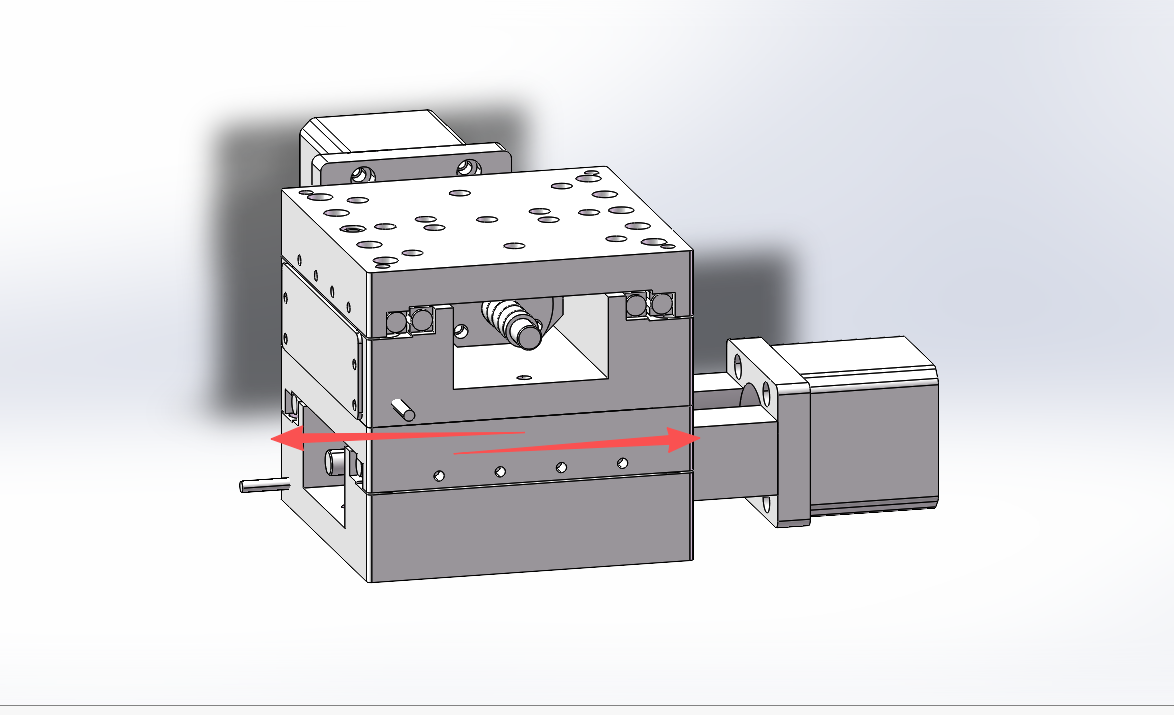

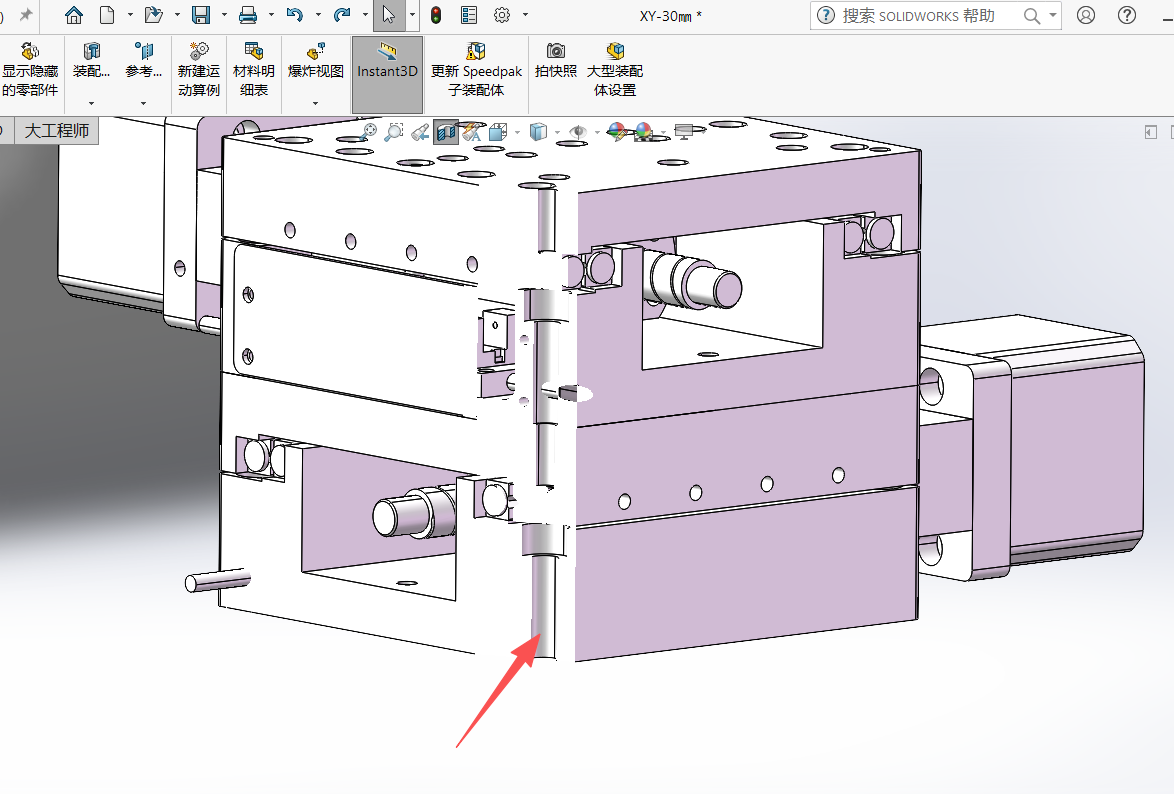

单轴和两轴的台子固定孔位都在最下方，可以通过移动位移台到正负限位就可以看到固定孔位。

真空镜架1寸，顶丝款，匹配真空固定螺丝2个，一套单价930一个。共计数量4个。共计3720元
真空支杆，直径25mm，总体长度250mm 单价400。 共计数量2个 。共计800元
真空压板， 单价150一个。 共计数量2个。共计300
真空45度转接 一个单价485. 共计数量4个。 共计1940元
真空接杆滑块 一个单价285 共计数量4个。共计1140元
真空匹配镜架调节角度 一个710 共计数量6套 共计4260
2套完整真空爬高架12160（需要在商城上传这个产品的型号（根据客户提出的要求指标参考写一个）可以分项，可以整套，按你自己的想法来。）

真空转接板3个，单价365一个需要在商城上传这个产品的型号
穿好告诉我即可。

真空爬高架 LO-OLR-500-V
真空转接板 LO-SAP12080-V

真空镜架1寸，顶丝款，匹配真空固定螺丝2个，一套单价930一个。共计数量4个。共计3720元
真空支杆，直径25mm，总体长度250mm 单价400。 共计数量2个 。共计800元
真空压板， 单价150一个。 共计数量2个。共计300
真空45度转接 一个单价485. 共计数量4个。 共计1940元
真空接杆滑块 一个单价285 共计数量4个。共计1140元
真空匹配镜架调节角度 一个710 共计数量4套 共计2840
2套完整真空爬高架10740

抱歉我前面算错了，单价是5370。
需要把爬高架的价格改一下，客户重新下单。
