硬件咨询 #2274
打开机械结构件-北京理工-刘崇泰
0%
描述
需要10-3帕环境，真空套筒还有支杆12.7mm，标准尺寸，光中心高119mm，可上下调节匹配，需要不锈钢套筒3寸，支杆4寸，不锈钢2轴真空镜架1寸，不锈钢压板，（是否需要出图？）共2套。真空镜架可选择GS.JC.代卖给客户。
我需要知道价格。还有供货周期。
文件
由 薛立京 更新于 大约一个月 之前
- 状态 从 评估中 变更为 已反馈
- 指派给 从 薛立京 变更为 宁欣洋
这个套筒是要底座式套筒吗，配合普通的压板，我看了看索雷博好像没有这种真空的，有的是标准式套筒和挠性无空隙压块。
以下是问的曹经理的回复：
套筒的装配需要在无尘箱里面装
我们需要额外准备的：
IPA清洗剂或者无残留碱性清洗剂，用于洗掉工件表面灰尘和油脂；
去离子水，用于洗掉清洗剂；
无尘真空加热炉，用于洗掉去离子水（这个还需额外考虑供电问题，因为办公室压根没有那么大功率的余量，所以得找能支持高功率的场所去加热）；
超声波清洗机，用于以上清洗步骤；
双层真空包装袋，用于装配后的包装。
当然了，以上也全都可以外包，如果能找到有这些条件的厂子的话。
如果做不到以上条件，那我建议是不接这个活，即使只是真空支杆也直接外购。
这个是怎么打算，还需要出图吗，还是直接找标准品代买
由 宁欣洋 更新于 大约一个月 之前
- 文件 clipboard-202608081109-45o4k.jpg clipboard-202608081109-45o4k.jpg 已添加
- 指派给 从 单文惠 变更为 曹晏彬
[图片]

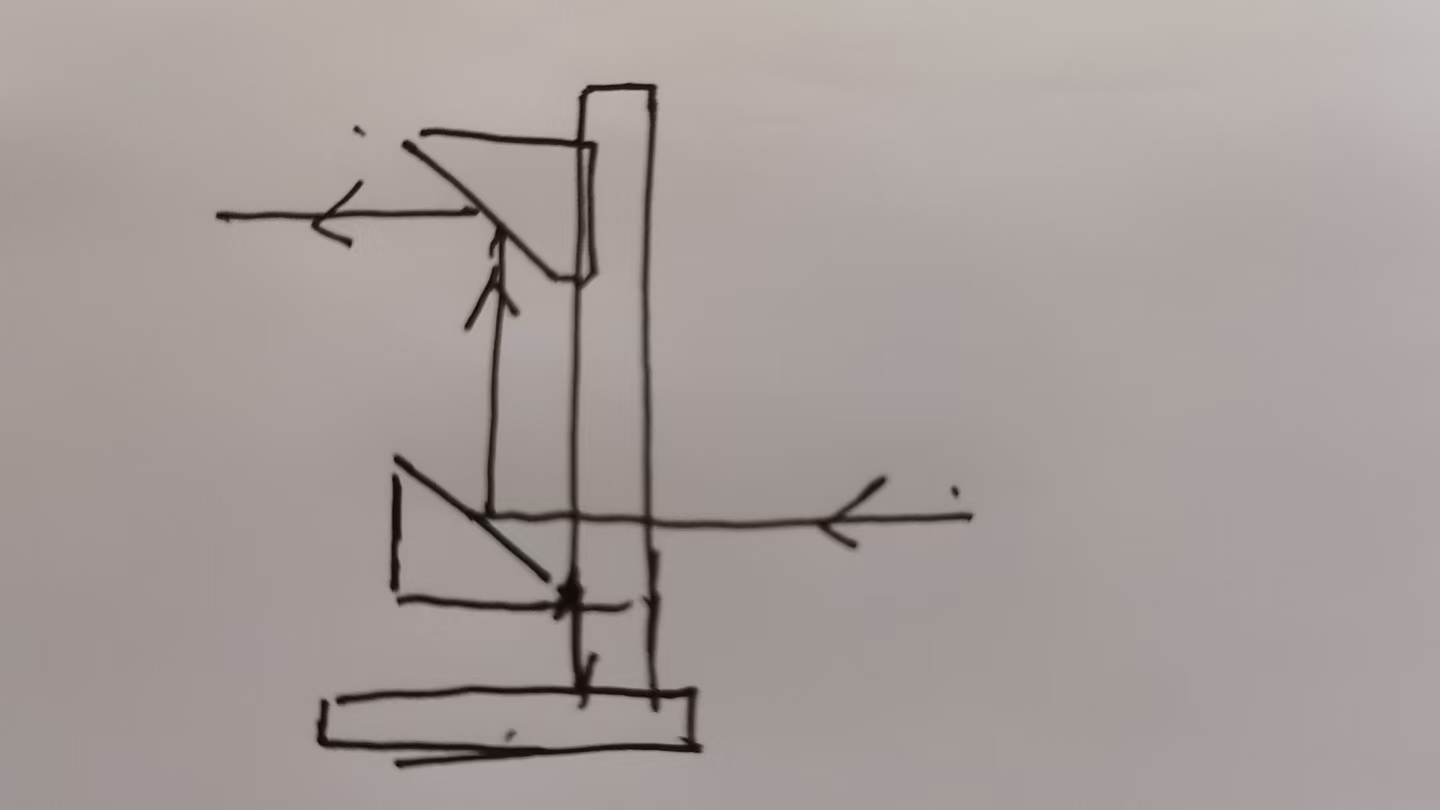

我理解错客户的意思了，客户实际需要真空爬高架
柱子高度至少250mm，最低的反射镜架高度60-119mm之间，最高在230mm。
由 曹晏彬 更新于 大约一个月 之前
- 文件 clipboard-202608081322-ev8ek.png clipboard-202608081322-ev8ek.png 已添加
- 状态 从 评估中 变更为 已反馈
- 指派给 从 曹晏彬 变更为 宁欣洋

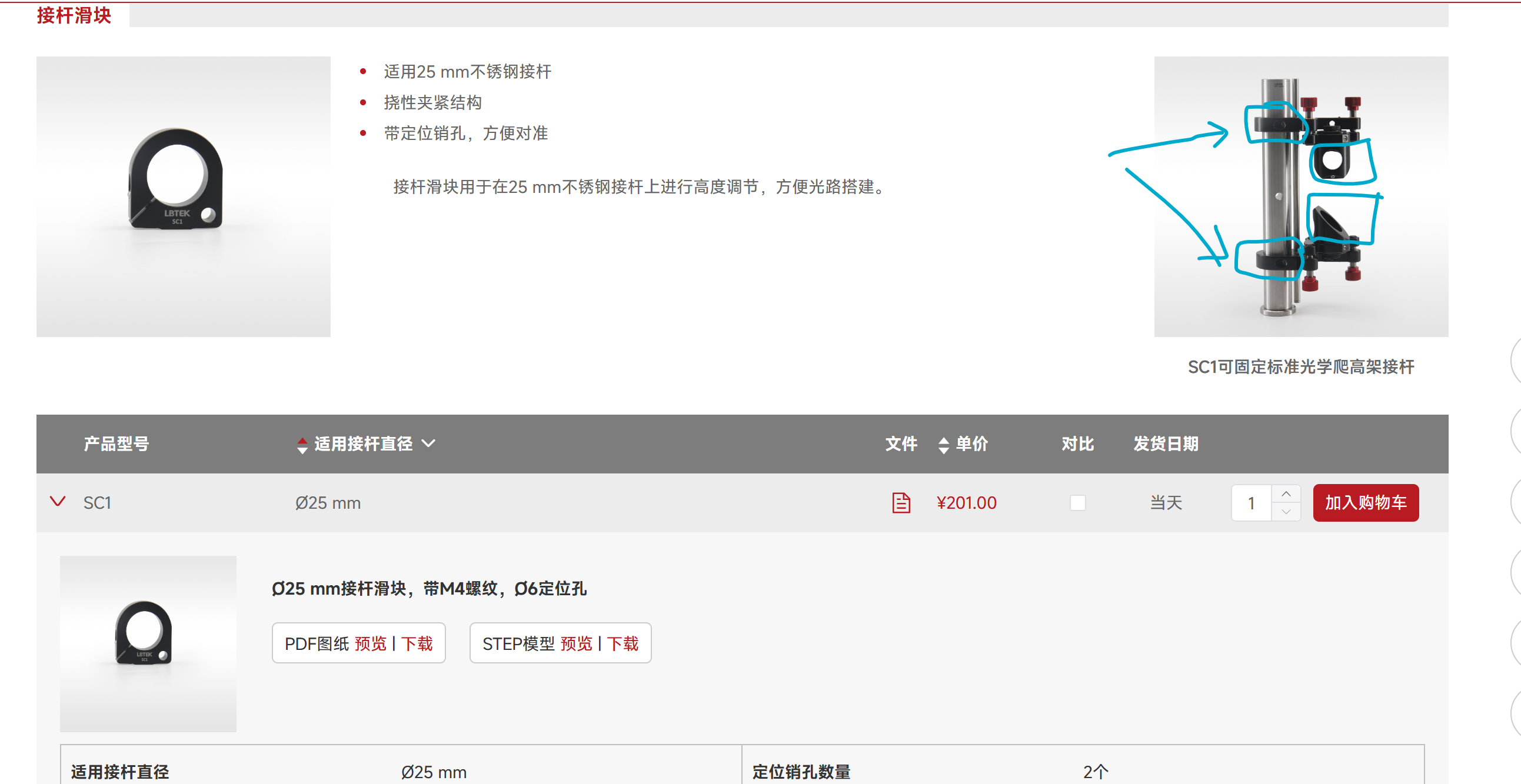

现成的真空爬高架只有索雷博有，所以不太可能直接采购了
我看上面已经出了真空加工图纸，那就只需再补充这俩东西做真空版就行了，再搭配一个25mm直径的立柱就可以组成一套爬高架。
由 薛立京 更新于 29 天 之前
- 文件 真空爬高架.rar 真空爬高架.rar 已添加
- 文件 clipboard-202608101641-ccinm.png clipboard-202608101641-ccinm.png 已添加
- 状态 从 评估中 变更为 已反馈
- 指派给 从 薛立京 变更为 单文惠

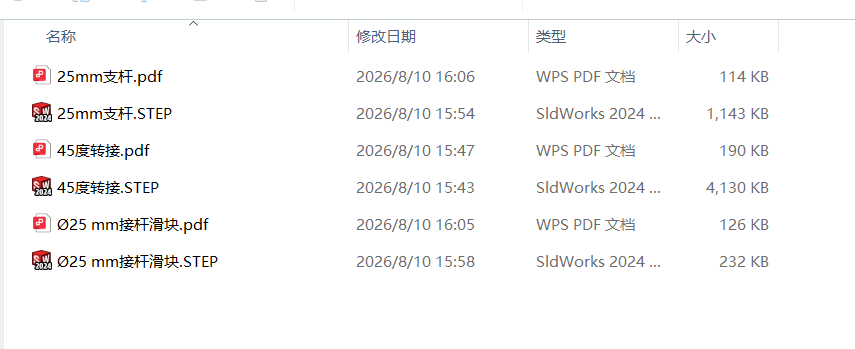

目前加工的是3个件，25mm柱子（1/套），45度转接（2/套），25mm接杆滑块（2/套）。45度转接加工图纸里是带有刻度的，如果不需要刻度，可以工术买标准品，OMAO-1-45S 兼容真空使用，价格400
其他部分镜架2/套，需要工术购买，标准接杆底座，1/套，需要公司发过去进行真空处理
需要惠姐进行报价
