咨询处理

样品已到，准备测绘。

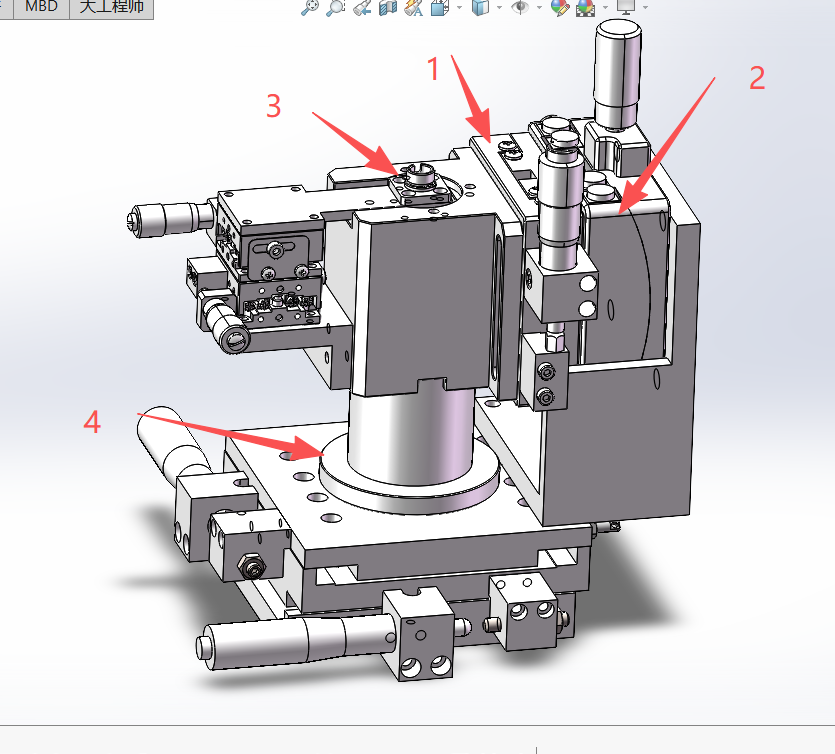

目前第一版模型已出。有以下几点需注意：
1.目前模型里的60台面平移台为左手系，实际应为右手系，等右手系模型有了后可以完善。
2.该摆台的回转中心高为75mm，目前模型里的透镜中心到摆台台面的距离为41mm，如果仍要改为75mm，转接会变得更长。如果需要可再修改。
3.该光纤法兰为按照麓邦的L05FPC2尺寸绘制，底部圆改为了平面，索雷博的型号打开并不是光线法兰，此处如果理解有误请再沟通。
4.此处还未增设固定孔位，目前仍然按照透镜直径为30mm设计，如果有修改为其他尺寸，此处尺寸还需调整。等确定好透镜尺寸，即可完善固定孔位。

这个图纸目前看起来挺好的。
我提两点建议供参考：

1. 耦合器主体的X、Y行程可以相比我们现在的增加一些；
2. 功能上应该没什么问题，但是观感上不是很紧凑，看看能不能再优化一下？
   3、法兰与跳线接触的端面，直径与平面度（需要确认法兰是否能做？谁能做）
   4、台体底部需要有支撑点M6螺纹用于固定，尽可能留2个。孔间距25mm。

1.行程±10mm没问题。
2.已经优化了。整体尺寸改变了一下。让客户看看这样整体还算紧凑吗？增加罩壳的话不太好加，位移台移动过程中这个罩壳会碍事，不好避开。
3.再让客户看看这个光纤法兰是客户想要的吗，有没有问题，我是按窄键设计的（客户发的麓邦和索雷博的型号），看客户要窄键还是宽键？
4.底部螺纹孔我留了3个间距25mm，M6的螺纹孔，如果用一个柱子支撑的话，可以用中间那个，用两个柱子的话可以用两边两个间距50mm。

修改XY尺寸加大，增加锁紧螺母

第三版已修改完

第三版已确认，可以继续推进，请填写各种采购明细评估成本。

加工图纸需要报价

目前只有一家给出报价，另外2家在催中：
河北机械加工：4685元（专票）（分项报价请参考附件）
工期：15-20天

采购件报价在采购清单里

需要在商城上一个型号，仿制的这套，我需要在商城做合同。数量1.价格25560

已上传 LO-FAFOC-CH
