硬件咨询 #2289

打开

北大王哲男-柱透镜

由 范华烁 在 27 天 之前添加. 更新于 24 天 之前.

状态:
已反馈
优先级:
A级
指派给:
宁欣洋
开始日期:
2026-08-12
计划完成日期:
2026-08-13 (26 天 延期)
% 完成:

0%

预期时间:
完结状态:
未成单

描述

柱透镜焦距65cm和45cm，正方形，两英寸乘以两英寸，峰值功率10的13次方W/cm^2，各一个

文件

下载所有附件
clipboard-202608151712-lwu7c.png (106 KB) clipboard-202608151712-lwu7c.png 宁欣洋, 2026-08-15 17:12
clipboard-202608151713-uokbi.png (83.1 KB) clipboard-202608151713-uokbi.png 宁欣洋, 2026-08-15 17:13
clipboard-202608151713-npfch.png (78.2 KB) clipboard-202608151713-npfch.png 宁欣洋, 2026-08-15 17:13
行为
复制链接
 #1

由 范华烁 更新于 27 天 之前

  • 计划完成日期 从 2026-08-12 变更为 2026-08-13
行为
复制链接
 #2

由 薛立京 更新于 27 天 之前

  • 状态 从 新建 变更为 评估中
行为
复制链接
 #3

由 薛立京 更新于 26 天 之前

  • 状态 从 评估中 变更为 已反馈
  • 指派给 从 薛立京 变更为 范华烁

这个尺寸和焦距没有标准品，只能定制。
数量一个，加工和镀膜都会很贵。不镀膜功率满足不了。如果客户考虑定制，需要提供使用波长是多少。然后再去问一下报价。

行为
复制链接
 #4

由 范华烁 更新于 26 天 之前

  • 指派给 从 范华烁 变更为 薛立京

使用波长800nm

行为
复制链接
 #5

由 薛立京 更新于 26 天 之前

  • 状态 从 已反馈 变更为 更新
行为
复制链接
 #6

由 薛立京 更新于 26 天 之前

  • 状态 从 更新 变更为 评估中
行为
复制链接
 #7

由 薛立京 更新于 26 天 之前

  • 状态 从 评估中 变更为 已反馈
  • 指派给 从 薛立京 变更为 范华烁

柱透镜（定制）
尺寸：正方形，两英寸乘以两英寸
焦距：65cm和45cm
石英材质+高损伤膜
常规加工指标
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/2
光 洁 度:60-40
偏 心:<3'
有效孔径:>90%
倒 边:<0.2×45°
工期30天-40天，价格已发送给宁经理

行为
复制链接
 #8

由 范华烁 更新于 26 天 之前

  • 指派给 从 范华烁 变更为 薛立京

重频5Hz，中心波长800nm±20nm，如果不能做到，请再联系其他厂家，今天尽量出结果

行为
复制链接
 #9

由 薛立京 更新于 25 天 之前

  • 指派给 从 薛立京 变更为 范华烁

已经报价的这个，回复重频5Hz，中心波长800nm±20nm应该可以满足，但不100%保证。
其他不太能行，或者老师那边能提供出来柱透镜的加工图纸，我们安排加工。

行为
复制链接 下载所有附件
 #10

由 宁欣洋 更新于 24 天 之前

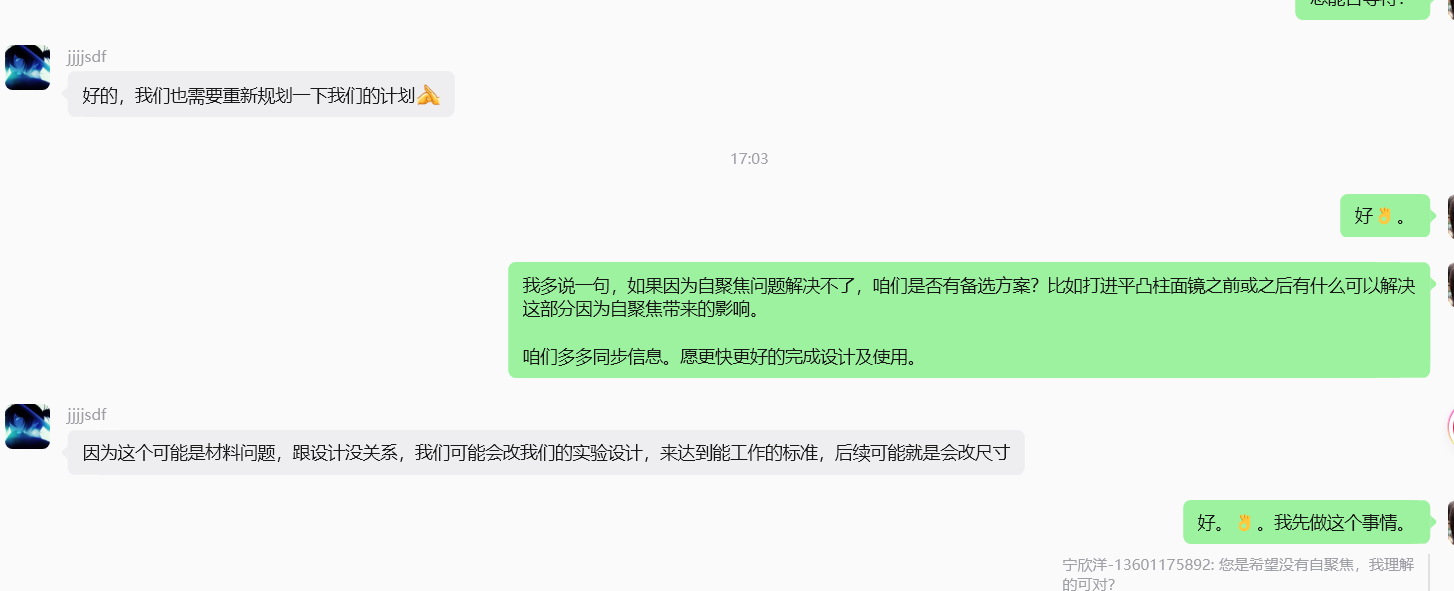

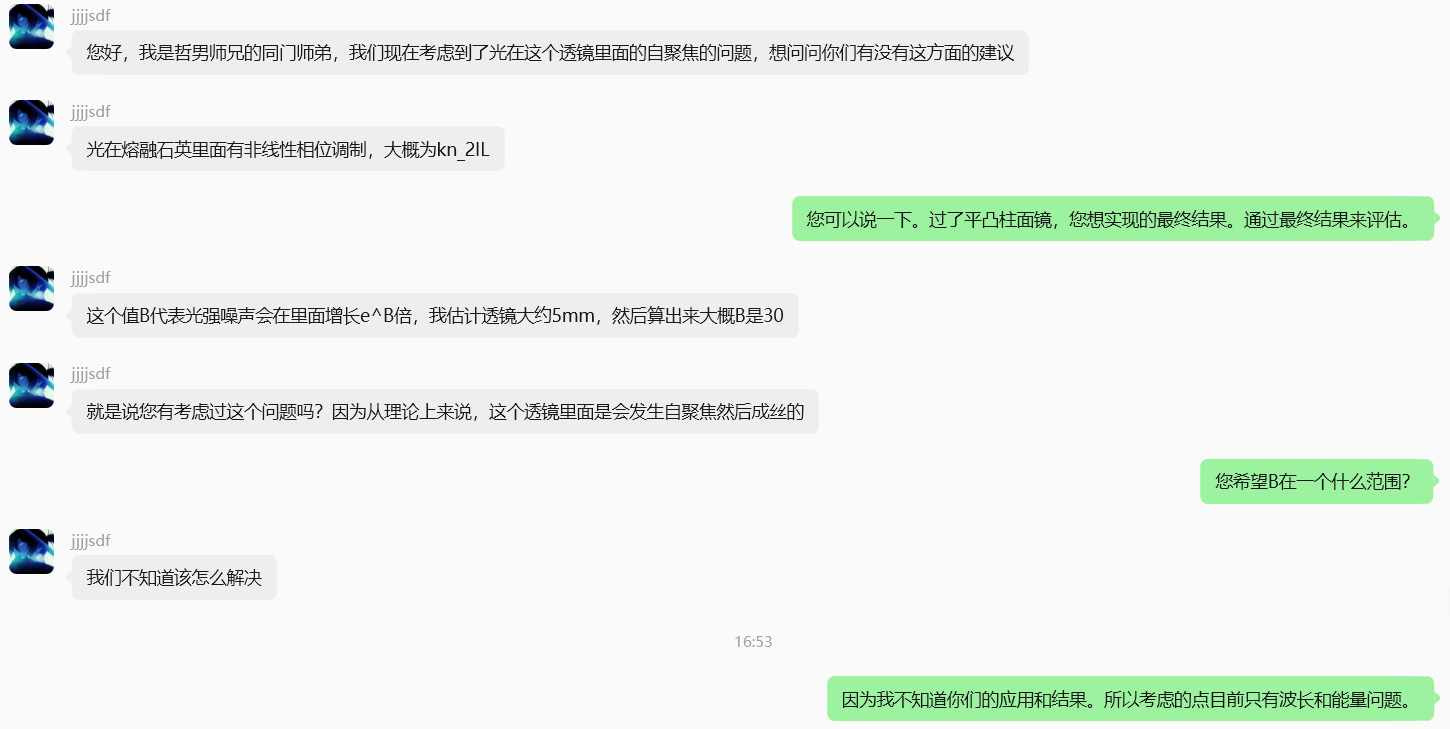

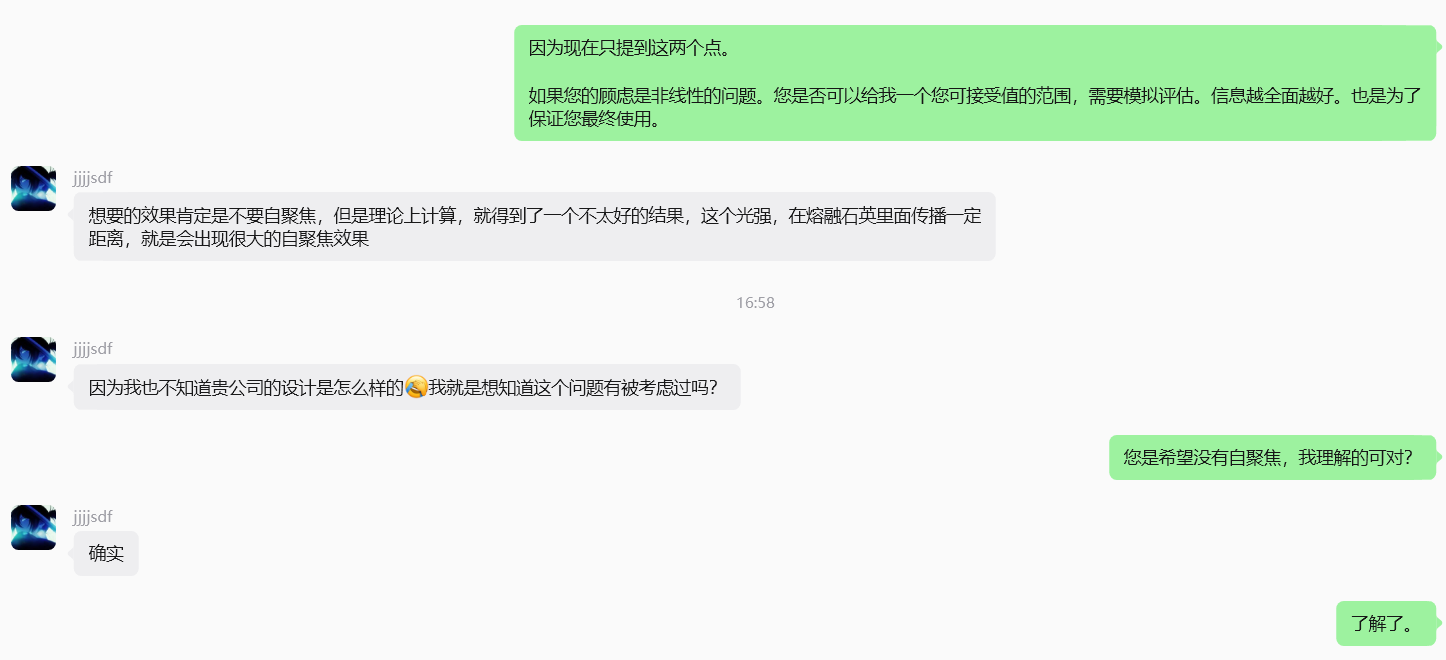

能否通过聊天记录，看一下过程，最终客户想确认的是音容石英材质本身的问题，导致有自聚焦的问题，这个子聚焦的问题有没有解决的可能性。能否问下，帮我确认一下。

行为
复制链接
 #11

由 薛立京 更新于 24 天 之前

  • 指派给 从 薛立京 变更为 宁欣洋

客户说的全都对。而且这个问题如果不换方案根本解决不了。
因为这个参数是玻璃本身的参数，只要还是在这个宇宙里面做实验就得遵守。
这个并不是厂家能解决的问题。

推荐客户直接用凹面柱面反射镜来设计光路，而不是用透射方案。
