硬件咨询 #1871

打开

已采购过的光纤准直器

由 宁欣洋 在 4 个月 之前添加. 更新于 4 个月 之前.

状态:
已反馈
优先级:
B级
指派给:
宁欣洋
开始日期:
2026-05-25
计划完成日期:
2026-05-26 (大约 4 个月 延期)
% 完成:

0%

预期时间:
完结状态:
已成单

描述

[图片]

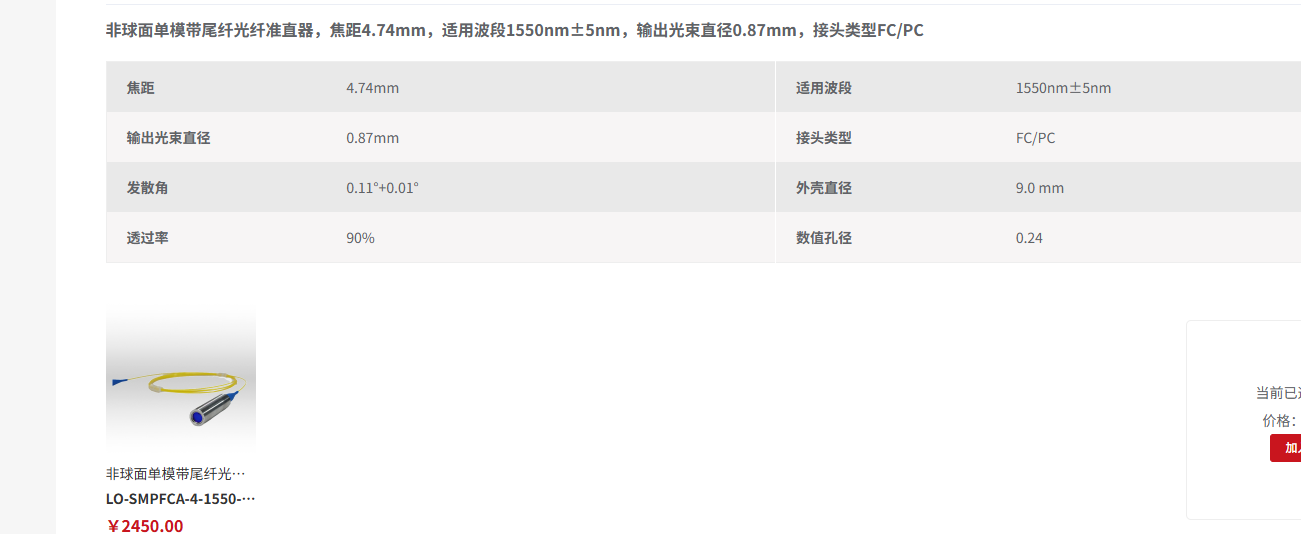

这款是客户之前采购过的光纤准直器，它这个光纤准直器，它那个参数里面明细里面写到它的焦距是4.72mm，然后输出光束的直径是0.87mm，我想知道它被反过来用之后呢。它的一个，假如说光就是光完全覆盖它的一个就是整个玻璃球面儿的话，那它在它耦合器的交点处，它的一个光束的直径大概是多少呢？就是光束从耦合器射出，到达它焦点处的光束的直径

文件

下载所有附件
clipboard-202605251721-4cl1j.png (57.2 KB) clipboard-202605251721-4cl1j.png 宁欣洋, 2026-05-25 17:21
clipboard-202605251740-1zvz7.png (30.4 KB) clipboard-202605251740-1zvz7.png 薛立京, 2026-05-25 17:40
clipboard-202605261036-amjow.png (57.2 KB) clipboard-202605261036-amjow.png 宁欣洋, 2026-05-26 10:36
行为
复制链接
 #1

由 薛立京 更新于 4 个月 之前

  • 状态 从 新建 变更为 评估中

预计5.26日回复

行为
复制链接
 #2

由 薛立京 更新于 4 个月 之前

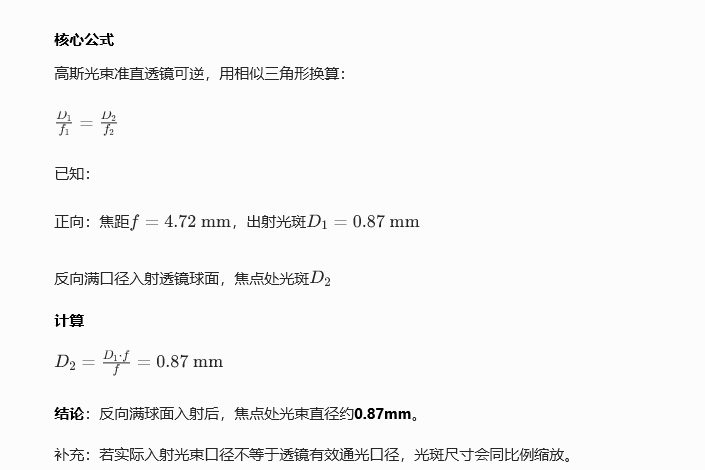

AI计算的不确定对不对，需找曹经理确认过后，再进行回复

行为
复制链接
 #3

由 薛立京 更新于 4 个月 之前

  • 状态 从 评估中 变更为 已反馈
  • 指派给 从 薛立京 变更为 宁欣洋

曹经理反馈：这种把准直器倒过来用的情况，虽然倒过来确实可以用，但是参数不能完全倒过来参考。得确认客户的激光光束的详细参数比如发散角，入射光斑直径，最好还有束腰位置和直径。还有光纤的参数，他具体是要往什么样的光纤里面耦合。确认好这些参数后，再找厂家详细沟通。

行为
复制链接
 #4

由 宁欣洋 更新于 4 个月 之前

  • 指派给 从 宁欣洋 变更为 薛立京

发散角是0.11°+0.01°，入射光斑半径约 1.4mm，束腰位置为准直器口，束腰半径为w0​≈0.435mm，光纤为纤芯直径为12微米的少模光纤

行为
复制链接
 #5

由 薛立京 更新于 4 个月 之前

  • 指派给 从 薛立京 变更为 宁欣洋

还需确认纤芯直径为12微米的少模光纤的NA值是多少，还有激光器出光口距准直器透镜的距离是多远

行为
复制链接
 #6

由 宁欣洋 更新于 4 个月 之前

之前的问题，让他自己算吧

这个产品的图纸，发我一下，他想知道关于这个准直器透镜的尺寸。图纸是否有，或者是否能给出透镜的尺寸。

行为
复制链接
 #7

由 薛立京 更新于 4 个月 之前

  • 指派给 从 薛立京 变更为 宁欣洋

没有图纸，透镜具体尺寸也没有，通光孔径在φ5.5mm左右，通光孔径比透镜尺寸略小。
