硬件咨询 #1870

打开

中空回射器,返修问题

宁欣洋4 个月 之前添加. 更新于 3 个月 之前.

状态:
已反馈
优先级:
A级
指派给:
开始日期:
2026-05-25
计划完成日期:
2026-05-26 (大约 4 个月 延期)
% 完成:

0%

预期时间:
完结状态:
已成单

描述

tu'pian'yi

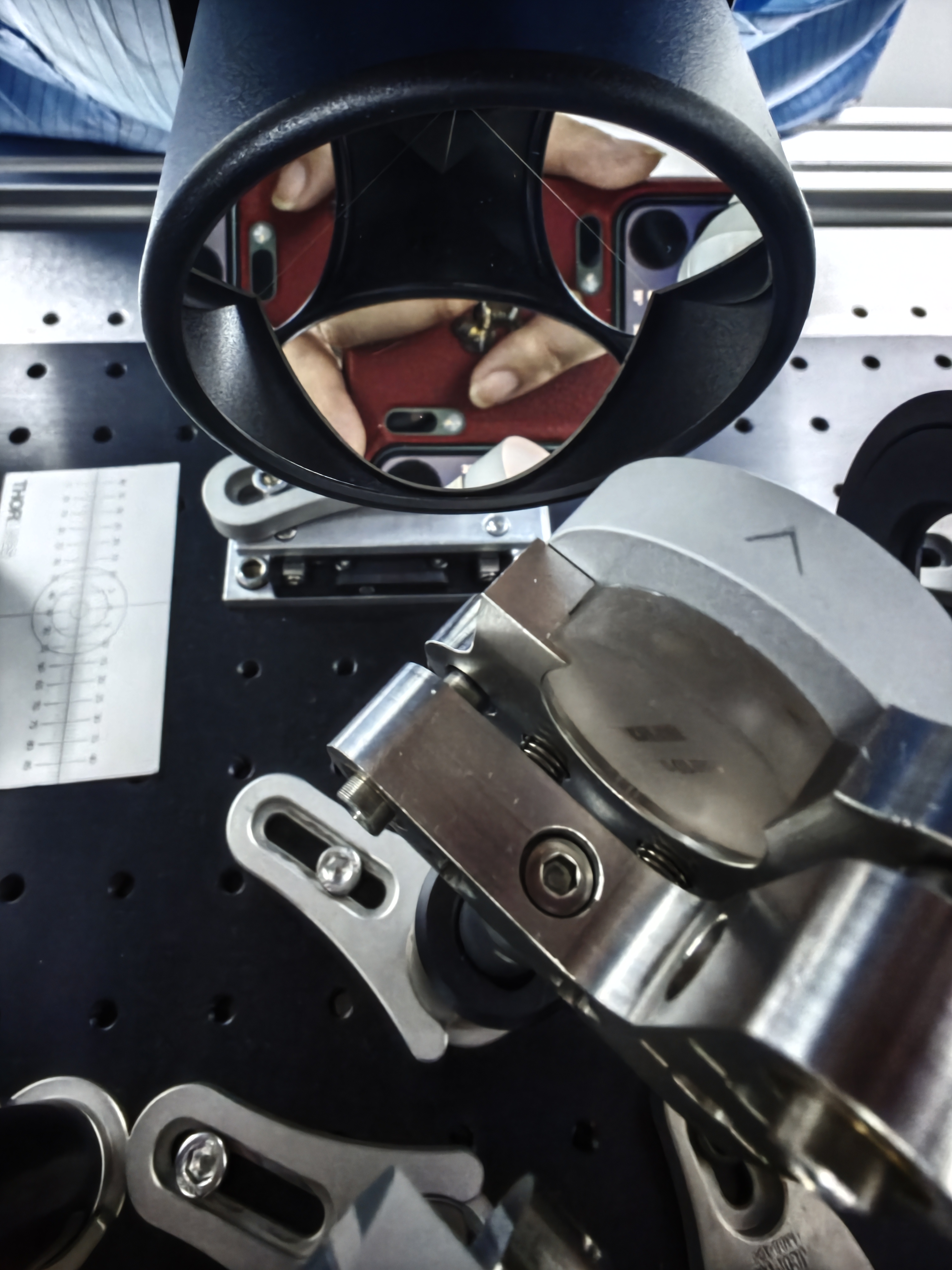

图片一为第一次采购的没有任何问题,看图片可显示出里面的镜片,左边一个,右边一个,下面一个。

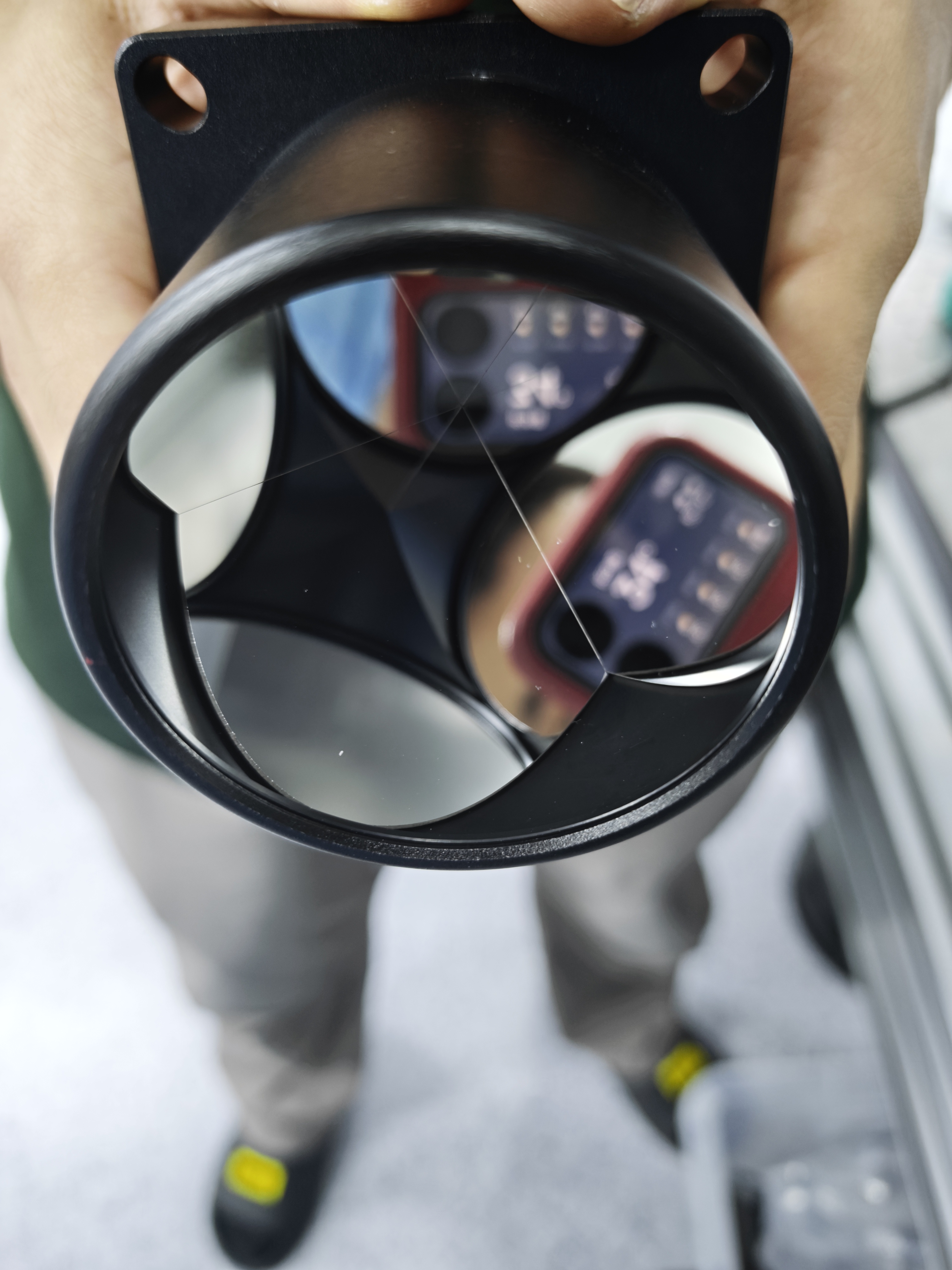

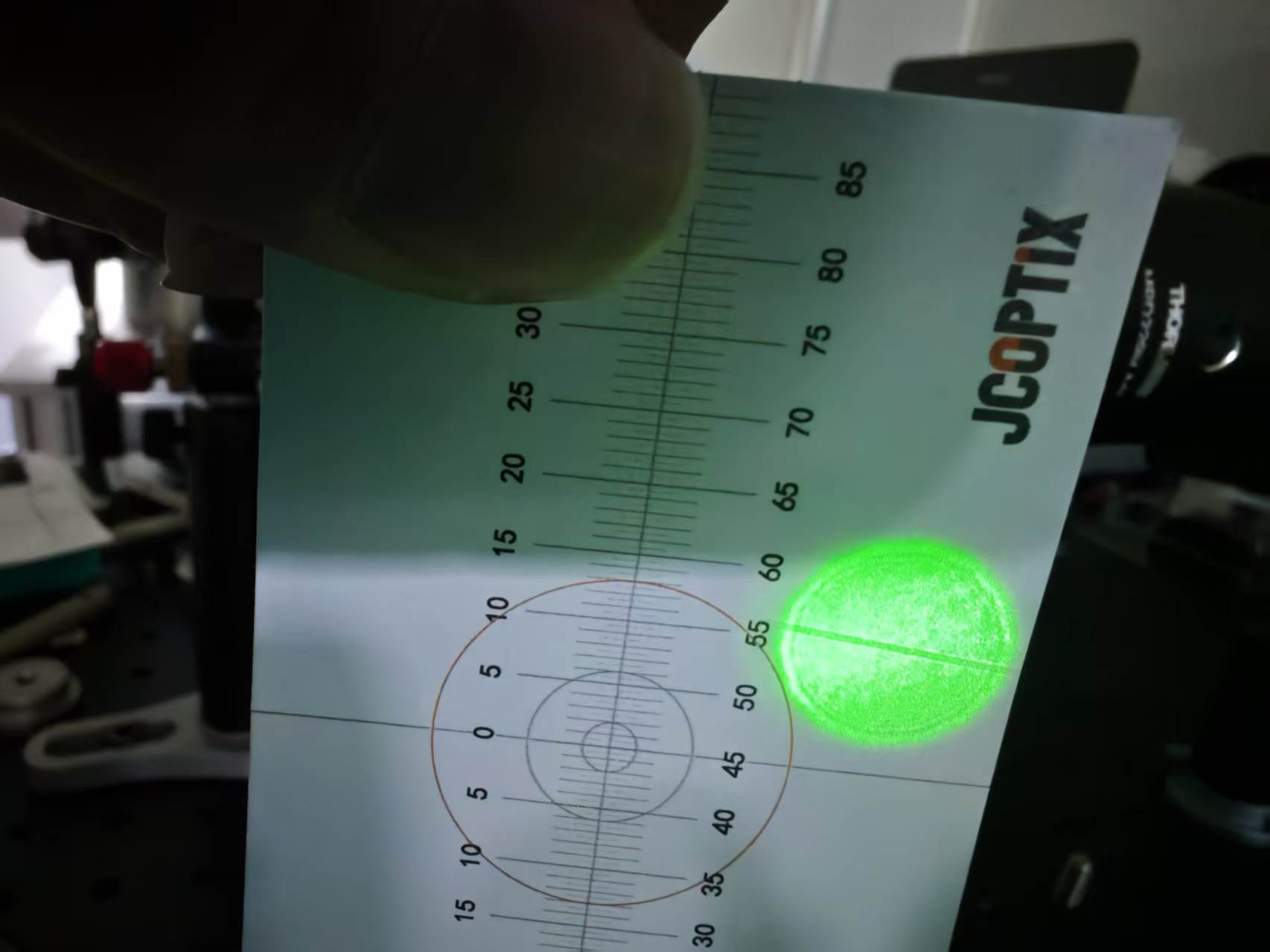

图片二为第二次采购的,以及换货的。看图片可现实出里面的镜片,左边一个,右边一个,下面一个偏向左侧了,这就会导致客户的光斑出现一条缝,上周发的客户反馈广版现象

所以,需要给原厂沟通下,这有没有办法处理?是否可以进行调整?或者推掉,换一个厂家。
是否需要外界辅助沟通。请有问题提出


文件

clipboard-202605251642-5aoa1.jpg (2.83 MB) clipboard-202605251642-5aoa1.jpg 宁欣洋, 2026-05-25 16:42
clipboard-202605251644-yxch1.jpg (3.09 MB) clipboard-202605251644-yxch1.jpg 宁欣洋, 2026-05-25 16:44
clipboard-202605251646-fqkkf.jpg (88.5 KB) clipboard-202605251646-fqkkf.jpg 宁欣洋, 2026-05-25 16:46
clipboard-202605261715-udpbv.png (52.2 KB) clipboard-202605261715-udpbv.png 宁欣洋, 2026-05-26 17:15
中空回射器转接.STEP (192 KB) 中空回射器转接.STEP 转接板 薛立京, 2026-05-27 17:18
中空回射器示意图.STEP (344 KB) 中空回射器示意图.STEP 装配效果图 薛立京, 2026-05-27 17:18
中空回射器转接.html (9.56 MB) 中空回射器转接.html 转接板 薛立京, 2026-05-27 17:19
中空回射器示意图.html (9.68 MB) 中空回射器示意图.html 装配效果图 薛立京, 2026-05-27 17:19

薛立京 更新于 4 个月 之前

  • 状态新建 变更为 评估中

薛立京 更新于 4 个月 之前

  • 状态评估中 变更为 已反馈
  • 指派给薛立京 变更为 宁欣洋

这个问题,厂家反馈:角锥是用胶固定在外壳中的,没办法调整角度,如果客户现在用侧面的螺纹孔固定,入射光正好打在接缝上,能否让客户用背面的螺纹孔进行固定,这样可以整体的调整角度。除了用背面孔,他们那没有别的方法。如果客户接受不了,可以退货

宁欣洋 更新于 4 个月 之前

  • 指派给宁欣洋 变更为 薛立京

需要原厂辅助看一下,回射器转90度,是否事第一张图片的效果,是否事在中间?无需要确认是,还是不是。根据图纸来看,是的。

薛立京 更新于 4 个月 之前

昨天厂家回复,背面的孔可以随便转角度,没正面回答90度旋转后能否一样,再问就没再回复,今天上午催了一下,没回。下午不回的话电话联系一下

薛立京 更新于 3 个月 之前

  • 指派给薛立京 变更为 宁欣洋

厂家回复:他那边试过了,因为内部是偏的,所以旋转90°也不能完全达到之前的效果,只能看里面的线大概对正。

宁欣洋 更新于 3 个月 之前

我需要解决方案。

薛立京 更新于 3 个月 之前

厂家解决不了,建议退货,重新换一家订购,把参数规格及成本价区间发我,我重新找一下

宁欣洋 更新于 3 个月 之前

咱们可以用机械的方案解决定个转接板

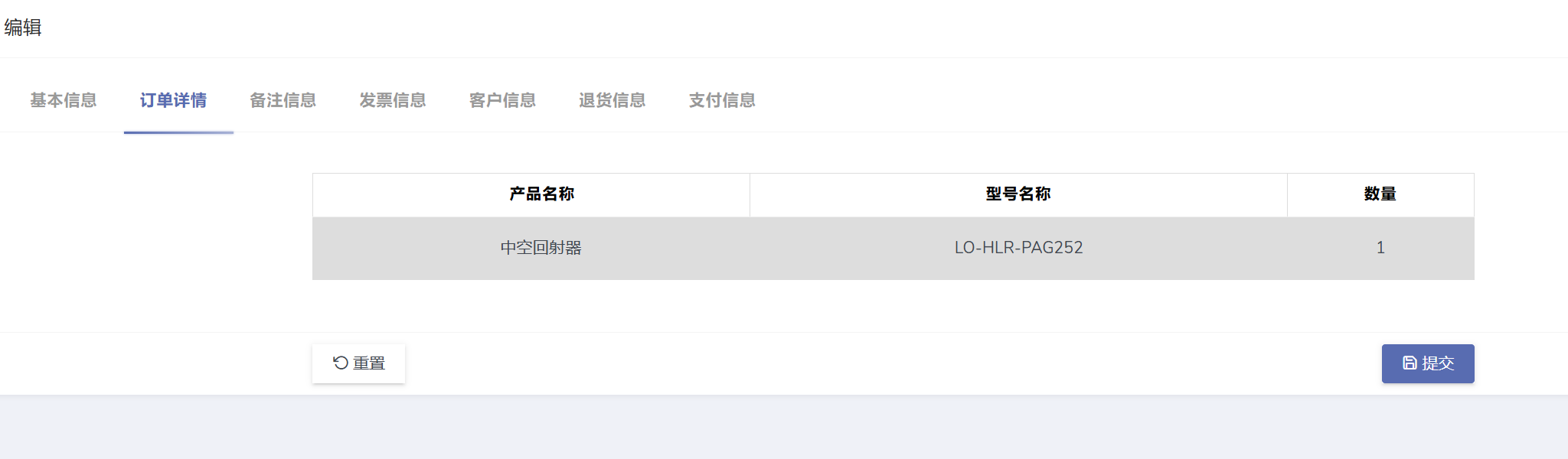

退货也可以,商城型号是这个

薛立京 更新于 3 个月 之前

我在淘宝上问了两家,那边回复说用侧面孔的话也不能保证在中间位置。
我又看了下图纸,可以用机械方式解决,可以在转接板开个圆弧腰槽空,来固定背面螺纹孔,或者转接板开一圈螺纹孔,用中空回射器四角的通孔固定,可以调节角度,应该可以解决客户问题,只不过需要客户那边进行调节,我出以下转接板的图纸,看客户那边能否接受

宁欣洋 更新于 3 个月 之前

这个方案可行,客户那边自行解决了,先不需要我们做什么了。
